裝配熱電偶

一、裝配熱電偶主要應用
裝配熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0度-1300度范圍內液體、蒸汽和氣體介質以及固體表面溫度。

二、裝配熱電偶按安裝固定裝置不同分為
1、感溫元件
2、無固定裝置裝配熱電偶
3、固定螺紋式裝配熱電偶
4、活動法蘭式裝配熱電偶
5、固定法蘭式裝配熱電偶
6、固定螺紋錐式裝配熱電偶
7、活絡管接頭式裝配熱電偶
8、直形管接頭式裝配熱電偶
9、固定螺紋管接頭式裝配熱電偶
10、活動螺紋管接頭式裝配熱電偶

三、裝配熱電偶產品特點
1、裝配簡單，更換方便；
2、壓簧式感溫元件，抗振性能好；
3、測量范圍大；
4、機械強度高，耐壓性能好。

四、裝配熱電偶工作原理
裝配熱電偶的電級由兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度。產品執行標準：IEC584GB/T16839-1997JB/T5582-1991常溫絕緣電阻在環境溫度為20±15℃，相對溫度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥1000MΩ.m

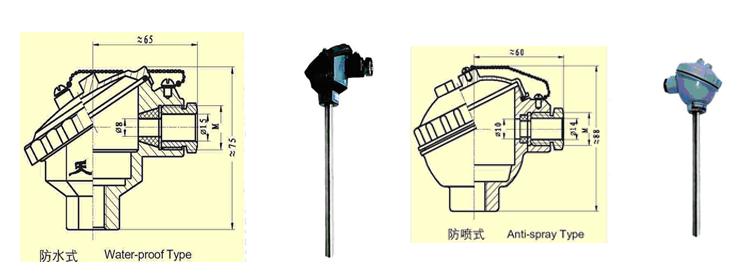

接線盒形式：防噴式、防水式，如下圖：

五、裝配熱電偶測量范圍及允差
